NC ENGINE(エンジン）は、NC MATE-4KIIをバックグランドで動作させることにより、ユーザーインターフェースをフルカスタマイズして使える機能です。
例えば、スタートボタンとストップボタンだけをシンプルに配置したり、Mコードに割り当てた機能を操作画面に追加できたり、外付け押しボタンの定義を変更できたりと自由自在。
新しい操作性を実現します。

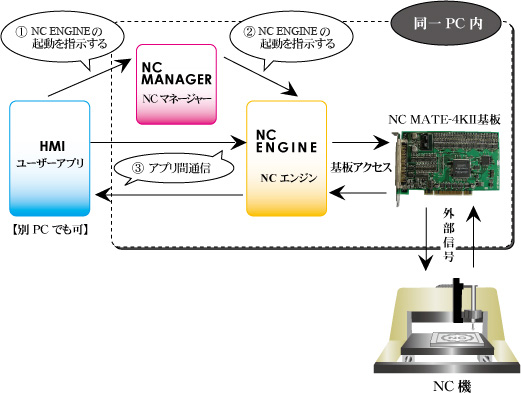

NC MATE-4KIIを、バックグランドで動作させる場合のシステム構成は、下図のようになっています。
パソコンが立ち上がると、自動的にNCマネージャーが起動します。
① HMIからNCマネージャーに、NC ENGINEの起動が指示されます。
② NC ENGINEの起動が指示されると、NC マネージャーはNC MATEをバックグランドで起動させます。
③ 起動したHMIとNCエンジンは、共有メモリでアプリ間通信を行います
| システム |
解説 |
| HMI（ユーザーアプリ） |
ユーザーが必要な機能を自由に表示・配置させたり、外付け押しボタンの定義を自由に変更できます。 |
NC MANAGER（NCマネージャー） |
NC ENGINEの起動、終了、設定を行います。
タスクトレイにのみ表示（常駐） |
NC ENGINE（エンジン） |
NC MATE-4KIIの制御ソフト。PCのバックグランドで動作。 |
|
