パソコンNC開発キット『NC MATE-4K』は、Gコードを使用した本格的な数値制御を容易に構築することが可能です。

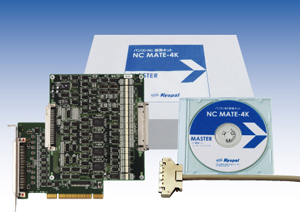

基本セット内容
・NC MATE-4K基板
（100Ｐコネクタなし）
・NC制御ソフト（CD-ROM)
・I/Oカード
･ケーブル |
 |
 NC MATE-4K MASTER ver.8.30cについて（2009/8/28）
工具補正や、サブプログラムなど、変換が必要となるプログラムにおいて、プログラムが変換されない場合がある不具合を修正しました。
このNC MATE-4K MASTER ver.8.30cのソフトウェアにつきましては、BASICをお使いの方にもご使用いただけます。
※この製品は、生産及びサポートを終了しております。
|
|
|
 |
|
|
NC MATE-4K BASICの機能
●手動パルスハンドル機能 ●イグザクトストップ機能 ●外付け押ボタン操作機能
●スケーリング機能 ●プログラマブルミラーイメージ機能 ●座標回転機能 ●ファイル連結機能
●Sコードアナログ出力機能 ●制御軸拡張機能 |
|
|
 |
|
|
NC MATE-4K MASTERの機能 ※BASICの機能に下記の機能が追加されます。
●手動介入機能 ●工具補正機能 ●スキップ機能 ●遠隔制御運転機能 ●ティーチング機能
●ヘリカル補間機能 ●ピッチ誤差補正機能 ●ユーザーマクロリンク機能
. |
| 特長 |
◇Ｇコードを使用した数値制御システムを容易に構築可能 |
| ◇Gコードを使用した、早送り、直線・円弧補間、M,S,T指令等が可能 |
|
◇サーボモータ、パルスモータ、スピンドルモータとの結合が容易 |
| 主な用途 |
・工作機械 ・ロボット ・計測装置 ・ミーリング ・研削盤 ・ルータ・切断機 ・X-Yテーブル
・成形機 ・歯車加工機 ・穴加工機 ・マーキング装置 ・実験装置 ・試験装置 など様々な用途でご使用いただくことができます。 |
| 仕様一覧 |
項目 |
NC
MATE-4KB |
NC
MATE-4KM |
| 基板サイズ（mm） |
165mm×185mm |
| 同時制御軸数 |
4軸 |
| 補間指令 |
直線補間、多象限円弧補間 |
| NC指令 |
ワードアドレス フォーマット |
| 最大指令値 |
9999999.999mm |
| 最大送り速度 |
47m/分 |
| オーバーライド |
10→200%(10→150%) |
| 入力ポート |
40ポート |
| 出力ポート |
16ポート |
| 登録プログラム |
9999本 |
| 最小設定単位 |
0.001mm |
| ステップ数 |
399999ステップ |
| 最大文字数 |
60文字/ステップ |
| 使用可能Gコード |
G00,01,02,03,04,09,19,27,
28,28.1,28.2,28.3,28.4,50,
51,51.1,53,61,64,68,69,90,
91,92,104,128,200 |
G00,01,02,03,04,09,10,17,18,19,27,
28,28.1,28.2,28.3,28.4,31,31.1,40,41,
42,43,44,49,50,51,51.1,53,61,64,68,69,
90,91,92,104,128,132,133,193,200,300,400 |
| サブプログラム |
多重ネスティング可能（実行前にサブプログラム展開する方式） |
| 補助機能（M） |
8指令または250指令（動作確認を行う補助機能方式） |
| 工具機能（T） |
15指令、Mコードと併用で拡張が可能（15*250指令） |
| 主軸機能（S） |
±15Ｖまたは±12Ｖ電源入力でSコードアナログ出力が可能 |
| 手動ハンドル |
手動パルスハンドル追加で、同時2軸のハンドル送りが可能 |
| バッククラッシュ |
補正量（0〜255パルス） |
| 電子ギア |
ギ
ア比（1/10〜10）、データ（1〜65535） |
| ＊PCI LowProfile専用パソコンには使用できません。
|
|
|
